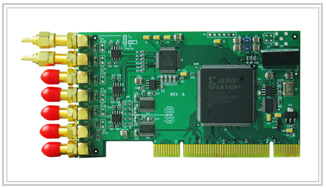

DAQ164x系列 PCI总线多功能同步采样数据采集卡 |
|
产品名称：PCI总线多功能同步采样数据采集卡 |
|
产品描述：DAQ164x系列PCI总线数据采集卡，采用每通道独立A/D的设计，16位分辨率 每通道250kSPS采样率，6通道间同步采样，100% 数字校准，设计先进，性能稳定， 可靠性高。 |
|
 |
性能指标： |
- • PCI 2.3兼容
- • 6 个独立的16位 ADC,
- • 每通道 250 kSPS的采样率
- • 低功耗和宽输入带宽
- • 软件配置和扫描速度
- • 6通道同步采样
- • 100% 数字校准
- • 512个通道/增益扫描缓冲器
- • 2048字节的数据缓冲器
- • 支持多种触发方式：内部/外部触发、模拟/数字触发、软件触发
- • 32位自由定时器（用于PCI clock计数2）
|
详细指标
模拟输入
| 分辨率 |
16 位 |
| 通道 | 6 个独立的16位 ADC, |
| 接线端口 | 68 芯 SCSI 接口 |
| 输入电压范围 | ±10V, ±5V 通过软件可编程序 |
| 建立时间 | 在满量程范围内4微秒稳定到1 LSB |
| 最大输入电压 | ±11伏（相对于模拟地） |
| 过压保护 | ±35伏 |
| 输入阻抗 | 1兆欧姆 |
模数转换规格
| A/D类型 | 逐次逼近,最大转换率每秒25万个采样点626） |
| 转换时间 | 3.1微秒 |
| 采样时间 | 0.55 微秒 |
| 通道间隔离 | -100 分贝 |
| 总谐波失真(THD) | –107 dB典型值 @2 kHz |
| DC精确度 | |
| 不丢码 | 16位 |
| 积分非线性 |
± 3 LSB |
| 满量程误差 |
± 0.22％ typical |
| 零误差 |
± 0.004％ |
| AC精确度 | |
| 信号噪声及失真比 | 84 dB Typ @50 kHz |
| 信噪比 | 85dB |
| 总谐波失真 | -90dB |
输入扫描列表
| 扫描列表深度 | 2048字节 |
| 扫描列表参数 | 内部/外部通道，增益, 单/双极性 |
| 采样率(列表之间) | 可编程4微秒, 5微秒, 10微秒, 20微秒 |
| 采样时钟(通道间) | 可编程每秒25万次到7分钟一次 |
| 通道间同步时钟 | 从 1 到 4G的可编程时钟 |
定时器/计数器
| 通道数 | 1个32位独立定时器 |
| 输入频率 |
最大33 兆赫兹 |
| 触发电平 | LVTTL |
| 输出 | 无 |
物理规格
| 功耗 | 正常工作5W |
| 操作温度范围 | 0 ˚C 到 +60 ˚C |
| 存储温度范围 | -40 ˚C 到 +80 ˚C |
| 尺寸 | 160毫米宽x 15毫米高x 80毫米长(6.3 ” x 0.6 ” x 3.15 ”) |
|
| 软件支持：
DAQ系列数据采集卡为用户提供了丰富的软件支持,特别提供了汉化的全中文操作界面。操作简单易用,具有各种操作设置、采集、显示、存储等功能。同时提供了多种编程支持: Visual C++® ,Visual Basic®,Delphi,Visual C#®,Visual Basic® .NET ,Drivers for LabVIEW®,Drivers for DASYLab® |
订货信息： |
| 型号 |
描述 |
| DAQ1645 |
6通道,16位,250KHz/通道,PCI总线数据采集卡，每通道独立AD |
|
| |
相关产品： |
| 硬件 |
|
通过选择CM信号调理扩展卡或Dataforth隔离信号调理模块可实现通道扩展、同步采样保持、高/低通滤波、抗混滤波、隔离信号调理、差分输入/输出、声音、振动、应变的测试等. |
| |
| |
|
• C-DAS 随机数据采集操作软件,设置试验参数,进行数据存储、回放,求最大值、最小值、平均值等.特别为中国用户设 |
|
• C-DAS Full 除了C-DAS的全部功能外,还具有独特的多窗口,数据表格、工艺流程图显示方式,并具有虚拟通道方式. |
|
• PostAnalyst 专业数据分析软件包, 显示时间曲线、对数坐标、功率谱、频谱,分析任意两条数据曲线的相关性和 |
|
|
应用领域 ： |
- • 电源在线监控系统
- • 高速数据采集
- • 过程控制
- • 仪表
- • 多轴定位系统
|
|
