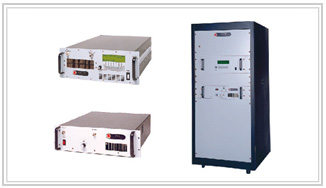

M/TCCX/SCCX系列固态和四极管组合功率放大器 |
|
产品名称：固态和四极管组合功率放大器 |
|
产品描述：M/TCCX/SCCX是固态和四极管组合功率放大器，频率范围：0.01~220MHz，功率：10w~4500w。 |
|
 |
性能指标： |
- • 数字显示监视器：集电极电流，集电极电压，螺旋电流，螺旋电压，前向RF功率，反射RF功率，丝时间(Filament Hours)，束时间(Beam Housrs)
- • 工作状态显示：电源启动，待机，RF开/操作
- • 故障显示：螺旋过流，驻波比过载，热过载，风量，采集过流
- • 控制功能：电源开/关，待机，RF开/操作，故障复位，本地控制/远程控制
- • 易于维护
- • 满足IEC- 348和UL标准的安全要求
- • 宽带覆盖
- • 应用领域：MIL-STD-461/462，RTCA/D0-160，SAE，辐射敏感性，Bellcore实验室测试，宽带通讯
- • 坚固耐用，适于舰载和机载应用
|
型号及主要指标 |
| 型号 |
频率范围
(MHz) |
最小功率输出*
(Watts) |
最小增益*
(dB) |
机架尺寸 |
| M10** |
.01-220 |
10 |
40 |
A |
| M50** |
.01-220 |
50 |
47 |
A |
| M75** |
.01-220 |
75 |
48 |
A |
| M100** |
.01-220 |
100 |
50 |
A |
| M423 |
.01-220 |
300 |
55 |
C |
| M404 |
.01-220 |
500 |
57 |
C |
| M406 |
.01-220 |
1000 |
60 |
C |
| TCCX2000 |
.01-220 |
2000 |
63 |
D |
| TCCX2200 |
.01-220 |
2200 |
63 |
D |
| TCCX2500 |
.01-220 |
2500 |
64 |
D |
| TCCX3500 |
.01-100 |
3500 |
66 |
D |
| TCCX4500 |
.01-100 |
4500 |
67 |
D |
| SCCX10 |
.01-220 |
10 |
40 |
A |
| SCCX25 |
.01-220 |
25 |
44 |
A |
| SCCX50 |
.01-220 |
50 |
47 |
A |
| SCCX75 |
.01-220 |
75 |
48 |
A |
| SCCX100 |
.01-220 |
100 |
50 |
A |
| SCCX200 |
.01-220 |
200 |
53 |
B |
| SCCX250 |
.01-220 |
250 |
54 |
B |
| SCCX500 |
.01-220 |
500 |
57 |
B |
|
* 可选更高的高功率和增益
** 没有显示和远程控制
|
