CM3508LC™ 8通道动态信号调理模块
产品型号:CM3508™LC
产品名称: 8通道动态信号调理模块
软件下载:模块设置软件
产品描述: CM3508™系列8通道动态信号调理模块,
主要用于动态信号测试系统的前级信号调理,可对压电传感器,如加速度计、音频信号以及其他各种类型的动态信号进行调理.具有放大、滤波、AC/DC耦合等功能,同时可为IEPE型传感器提供恒流源.体积小巧,便于携带,是进行现场动态信号测试的最佳选择。
  CM3508LC™为经济型8通道加速度信号调理模块,采用2阶低通滤波器,可定制增益和滤波截止频率.

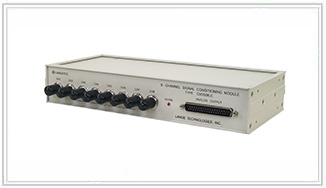

 CM3508LC™ 8通道动态信号调理模块
性能指标:
  • • 信号输入:8通道,IEPE型加速度传感器信号
  • • 信号输出:±10V
  • • 传感器供电:4mA恒流源
  • • 增益放大: -1~100间定制,默认值为1
  • • 耦合形式:AC耦合,耦合频率:0.08Hz
  • • 滤波功能:2阶低通滤波器,截止频率可在1Hz~100kHz间定制,默认值为30kHz
  • • 供电:AC220V
  • • 信号连接:
     -接入:BNC端子
     -接出:同时提供D型37芯端子和BNC端子两种输出方式
  • • 使用环境:-10~40°C(工作温度)、-40~85°C(贮存温度)
  • • 外形尺寸:280mm×130mm×50mm)
  • • 重量:1.5kg
订货信息:
型号
描述
 CM3508LC  8通道动态信号调理模块,增益和滤波截止频率可定制
